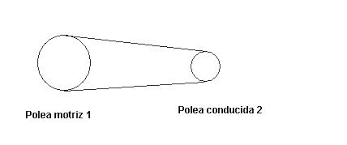

La polea motriz o también llamada motor es aquella que transmite el movimiento a la polea conducida o polea movida.
Cuando se trata de poleas, para poder calcular las revoluciones de la ultima polea es necesario utilizar la siguiente fórmula:
n= ND/d
Dónde:
n= revoluciones por minuto de la última polea
N= revoluciones por minuto del motor
D= diámetro de la polea motriz
d= diámetro de la polea movida
En los engranes es muy similar el proceso, este consta de uno que va a funcionar como el engrane motor, el que transmitirá su movimiento a el engrane de salida o también llamado movido.
Para calcular sus revoluciones por minuto se empleará la siguiente fórmula:
n= NDz/dz
Dónde:
n= revoluciones por minuto del último engrane
N= revoluciones por minuto del motor
Dz=diámetro del engrane motriz
dz=diámetro del engrane movido
*CUANDO LLEGA A HABER MAS DE DOS ENGRANES LINEALES, LOS ENGRANES INTERMEDIOS SE VAN A ELIMIAR.
DESARROLLO O PRODUCCIÓN.
Para poder obtener el desarrollo que un cilindro está generando se utilizara la siguiente fórmula:
Desarrollo= (pi)(diámetro)(n)
Dónde:
pi es una constante con valor de 3.1416
diámetro, es el diámetro del cilindro en pulgadas
n son las revoluciones por minuto del cilindro.
El resultado que obtendremos será en pulgadas/minuto, si lo queremos obtener en yardas/minuto el resultado que obtuvimos solo lo dividiremos entre 36.
Si el resultado que queremos obtener es en metros/minuto es resultado que se obtuvo se dividirá entre 39.37.
